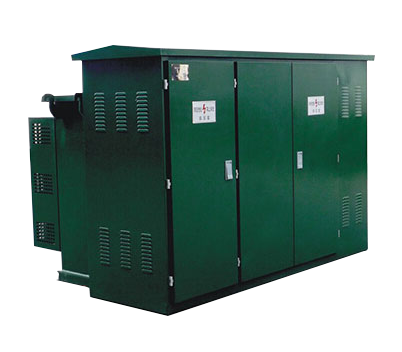

■ 產品結構特點
● 結構緊湊，體積小。僅為同容量國產產品的1/3- 15左右。大大減少了占地麵積；
● 金密封。全絕緣結構，無需絕緣距離，可靠保護人身安全；
● 高壓采用負荷開關熔斷器組合電器保護；
● 高壓接線既可用於環網。又可用於終端。供電方式靈活。可靠性高；
● 交壓器性能卓越:低損耗。低噪音、低溫升;過載能力強，抗短路。耐衝擊能力強;
● 滿足各種低壓饋出要求。可按方案選擇，亦可自行設計；
● 電纜頭有200A附型電纜接頭及600AT型接頭兩種，射型電纜接頭適用於電纜截麵積為35- 185mm²,T型接頭適用於電纜截麵積為35-500mm²，電纜頭的材質分為銅芯和鋁芯。兩者均可配置全絕緣氧化鋅避雷器。200A時型電纜頭可以帶負荷插拔，又可以起到隔離開關的作用。
■ 分箱結構特點
● 箱交采用分箱結構:
變壓器器身與高壓負荷開關。插入式熔斷器和後備限流熔斷器等高壓組件分別置於密封油箱中。兩箱左右水平布置，用隔板完全隔開，隔板上有絕緣穿牆套管用於變壓器與負荷開關的接線，可方便拆換，而不影響另一箱的使用。
● 兩箱左右布置優點:
● 兩箱互不影響:
-防止了因隔板滲漏導致上層油流入到底部油箱造成上部油箱缺油(缺油或無油導致操作負荷開關拉弧，對設備和人身產生危險) ；
-另一優點是左右布置檢修方便。當變壓器室、負荷開關室檢修時兩箱互不影響，方便快捷(如上下布置檢修變壓器需上部油箱全部拆除後才能打開變壓器的油箱，檢修極不方便)。
● 分箱結構解決了負荷開關操作以及熔斷器熔斷對變壓器油的汙染問題。
● 美式箱交高壓保護用熔斷器配置情況一覽表(三相)

變壓器額定容量 （KVA）	低壓側（0.4KV） 額定電流（A）	低壓側（10KV） 額定電流（A）	插入式熔斷器容量（A）	後備熔斷器容量（A）	低壓配置主開關容量（A）
50	72.2	2.89	4或6	50	100
80	115.5	4.62	6	50	160
100	144.3	5.77	6或10	50	200
125	180.4	7.22	10	50	250
160	230.9	9.24	15	63	315
200	288.7	11.55	15	63	400
250	360.8	14.43	20	80	500
315	454.7	18.19	25	100	630
400	577.4	23.09	253	100	800
500	721.7	28.87	40	125	1000
630	909.3	36.37	40	125	1250
800	1154.7	46.37	63	150或175	1600
1000	1443.4	57.74	60或80	175	2000
1250	1804.2	72.17	80或100	175或100雙拚	2500
1600	2309.4	92.38	125	150雙拚	3000
