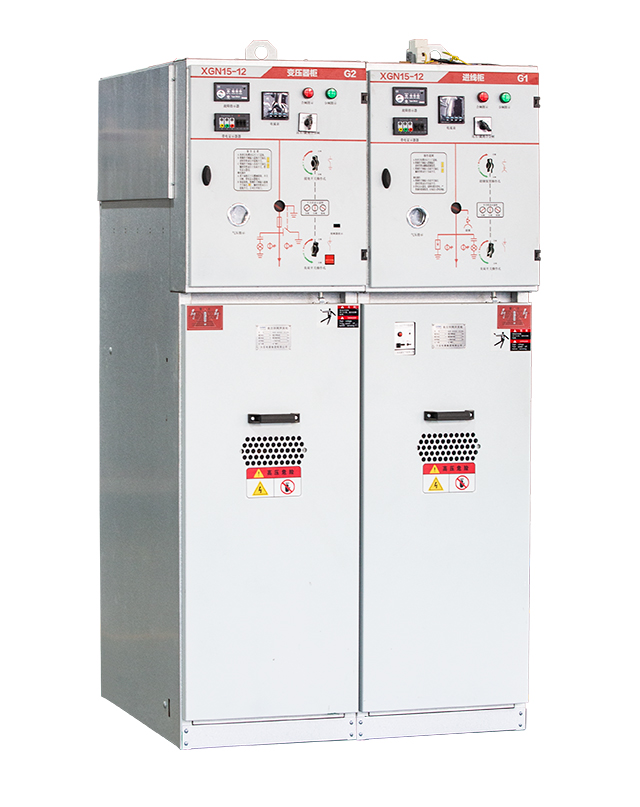

DYXGN15-12(SF6)六氟化硫係列環網櫃
-
- 產品概述
- XGN□-12型交流高壓六氟化硫環網開關設備（以下簡稱環網櫃）廣泛使用於工礦企業、高層建築、住宅小區、學校等作為10KV電力配電係統環網供電和終端配電之用。 環網櫃內裝有六氟化硫負荷開關或六氟化硫負荷開關與熔斷器組合電器可以關合和開斷額定負載電流、關合額定短路電流、開斷變壓器空載電流，組合電器配以熔斷器後可一次性開斷31.5KA短路電流，在電力係統中控製和保護作用。
-
正常使用條件：
1、海拔不超過2500m 2、周圍溫度 +40℃～ -35℃ 3、相對濕度 日平均值不大於95%，月平均值不大於90%。 4、周圍空氣應不受腐蝕性或可燃氣體、水蒸氣等明顯汙染； 5、無經常性的劇烈振動。 當使用條件不同或有其它要求時需與製造廠協商。
技術參數
額定電壓 [KV] 12 額定雷電衝擊耐受電壓 極間及極對地 [KV] 75 斷口間 [KV] 85 一分鍾工頻耐受電壓 極間及極對地 [KV] 42 斷口間 [KV] 48 額室頻率 [HZ] 50 額定電流 主母線 [A] 1250 分支母線 [A] 630 額定短時耐受電流 主回路 [KA] 25 接地回路 [KA] 25 額定短路持續時間 [S] 2 額定峰值耐受電流 [KA] 63 轉移電流 [A] 1500 防護等級 IP3X 負荷開關機械壽命 次 5000 接地開關機械壽命 次 1000 負荷開關櫃 櫃寬 [mm] 375,500,750 櫃深 [mm] 1000 櫃高 [mm] 1400,1600,1850 低壓室 高 [mm] 450 斷路器櫃 櫃寬 [mm] 750 櫃深 [mm] 1000 櫃高 [mm] 2150
