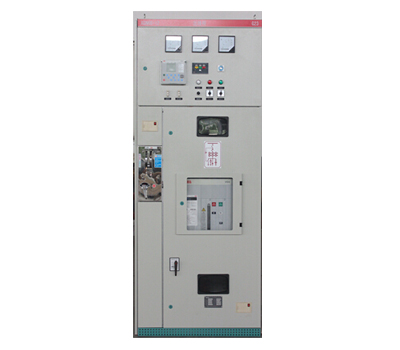

XGN66-12交流金屬封閉開關櫃
-
- 產品概述
- XGN66-12 型固定式封閉開關設備（以下簡稱開關櫃）吸收了國外的先進技術，它體積小，僅是普通開關櫃體積的50%；斷路器具有可靠性高，性能好；“五防”聯鎖機構可靠、簡單等優點。開關櫃是3.6、7.2、12KV三相交流電50Hz單母線分段的戶內成套裝置，作為接受和分配電能之用。並具有對電路進行控製、保護和監測等功能，可使用在各類型發電廠、變電站及工礦企業，高層建築等場所，也可與環網櫃組合應用於開閉所中。
-
符合標準：
GB3906-2006 《3~35kV交流金屬封閉開關設備》
GB11022-99 《高壓開關設備通用技術條件》
IEC60298 《額定電壓1kV以上50kV及以下交流金屬封閉開關設備和控製設備》
DL404-97 《戶內交流高壓開關櫃訂貨技術條件》使用環境條件
(1) 正常環境條件
1．周圍空氣溫度 上限：+40℃、下限：-10℃。
2．海拔：不超過1000m。
3．相對環境溫度：日平均不大於95％，月平均不大於90％。
4．地震：烈度不超過8度。
5．周圍空氣不受腐蝕性或可燃氣體，水蒸氣等明顯汙染。
6．無嚴重汙穢及經常性的劇烈振動，嚴酷條件下嚴酷度設計滿足1類要求。
(2)特殊工作條件
在超過規定的正常的環境條件下使用時，由用戶和製造廠協商。
技術指標
• 額定電壓(KV) 3.6／7.2／12
• 工頻耐受電壓(KV) 42(1min)
• 衝擊耐受電壓(KV) 75
• 額定頻率 50Hz
• 額定電流(A) 630～1250
• 額定熱穩定電流(KA 4S) 20～31.5
• 額定動穩定電流(KA) 50～80
• 額定短路開斷電流(KA) 20～31.5
• 額定短路關合電流(KA) 50～80
• 分合閘和輔助回路的額定電壓(V)直流24，36，48，60，110，220，交流110，220
• 防護等級 IP2X結構介紹
本開關櫃櫃體采用優質角鋼焊接而成；.斷路器室位於櫃體中（下）部，安裝、調試、維護方便。標準配裝ZN63A(VS1-12)斷路器，並設有壓力釋放通道，確保人身安全；采用先進可靠的旋轉式隔離開關，可在主母線帶電下安全進入斷路器室檢修；整櫃防護等級IP2X；設備設有可靠功能齊全的強製性機械閉鎖裝置，簡便有效達到“五防”要求；具有可靠的接地係統；門上裝有觀察窗，可清楚觀察到櫃內元件地工作狀態；操作機構閉鎖采用同XGN2-12櫃用的JSXGN閉鎖機構，簡單可靠方便實用；進出線電纜低於櫃底前部，方便用戶連接。 同類產品
-
