XGN68-12型戶內交流箱式金屬封閉開關

產品概述 XGN68-12型戶內交流箱式金屬封閉開關設備（簡稱開關櫃）是我公司和中國電力科學研院究共同研製生產的新型戶內緊湊型供配電設備。 XGN68-12型開關櫃內所選用ZN100-12真空斷路器和FZN58-12真空負荷開關均采用真空滅弧室環氧樹脂固封技術，其外型美觀、絕緣性能良好、操作方便。櫃內采用專利設計的旋轉熔斷器結構，使得熔斷器更換實現抽出式，格外方便。 XGN68-12型開關櫃外形尺寸在空氣絕緣櫃中較小，對於城市用戶、居民小區供配電符合環保要求，有效占地麵積較小，XGN68-12型開關櫃是理想的選擇。 分享到:

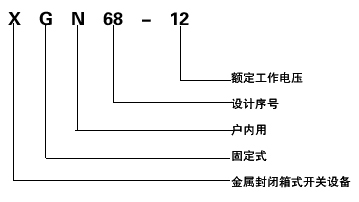

型號

使用環境：
1、海拔高度：≤1000m
2、環境溫度：-25℃~40℃
3、相對濕度：日平均≤95%，月平均≤90%
4、抗震能力：地震烈度不超過8度
5、安裝傾斜：安裝傾斜不超過5度
6、使用場所：無爆炸危險，化學腐蝕，無劇烈振動
主要技術參數：

序號	參數名稱		單位	數值
1	額定電壓		KV	12
2	主母排額定電流		Hz	630
3	額定頻率		kA	50
4	主回路，接地回路額定短時耐受電流		kA	20
5	主回路，接地回路額定短時峰值電流		kA	50
6	主回路，接地回路額定短時關合電流		kA	50
7	熔斷器開斷電流		kA	31.5　40
8	1min工頻耐壓（有效值）相間、對地/隔離斷口		kA	42/49
9	雷電衝擊耐受電壓（峰值）相間、對地/相隔斷口		kA	75/85
10	二次回路工頻耐壓		V	2000
11	額定電流開斷次數		次	10000
	機械壽命	斷路器、負荷開關	次	10000
	機械壽命	隔離開關、接離開關	次	200
13	外殼防護等級			IP2X
14	操作方式			手動或電動

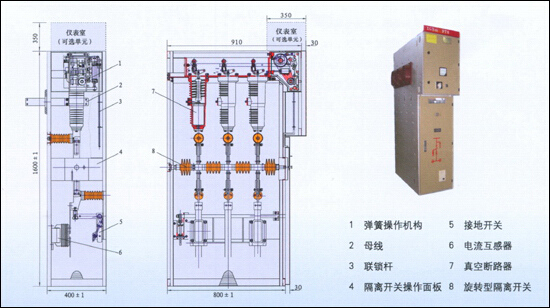

15	外形尺寸	斷路器櫃	mm	400×800×1600

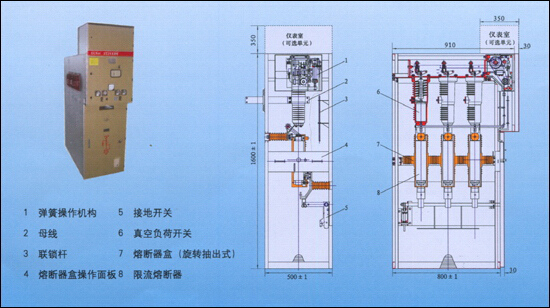

15	外形尺寸	負荷開關櫃	mm	500×800×1600
